FL1400
STAREX
| الكمية: | |
|---|---|

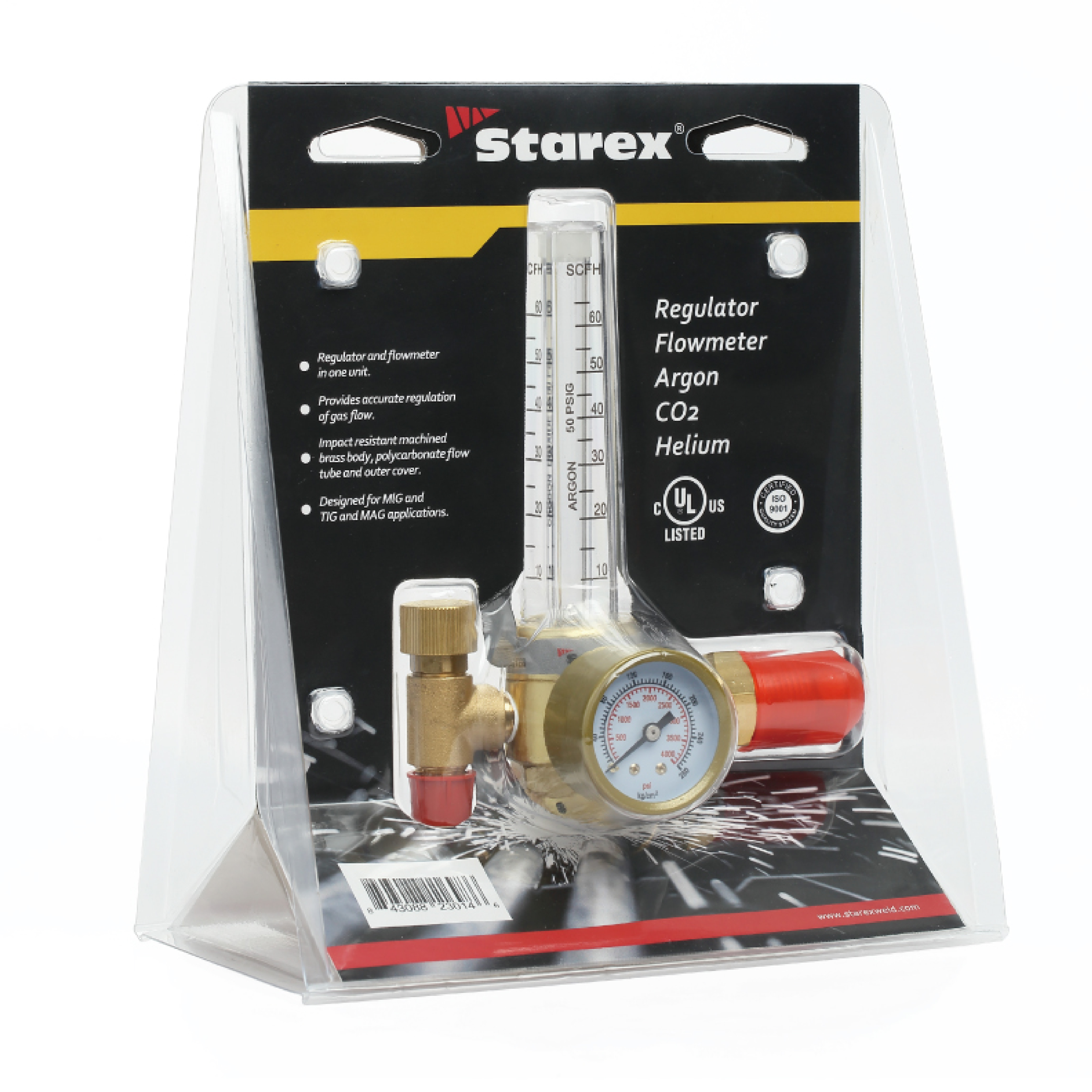

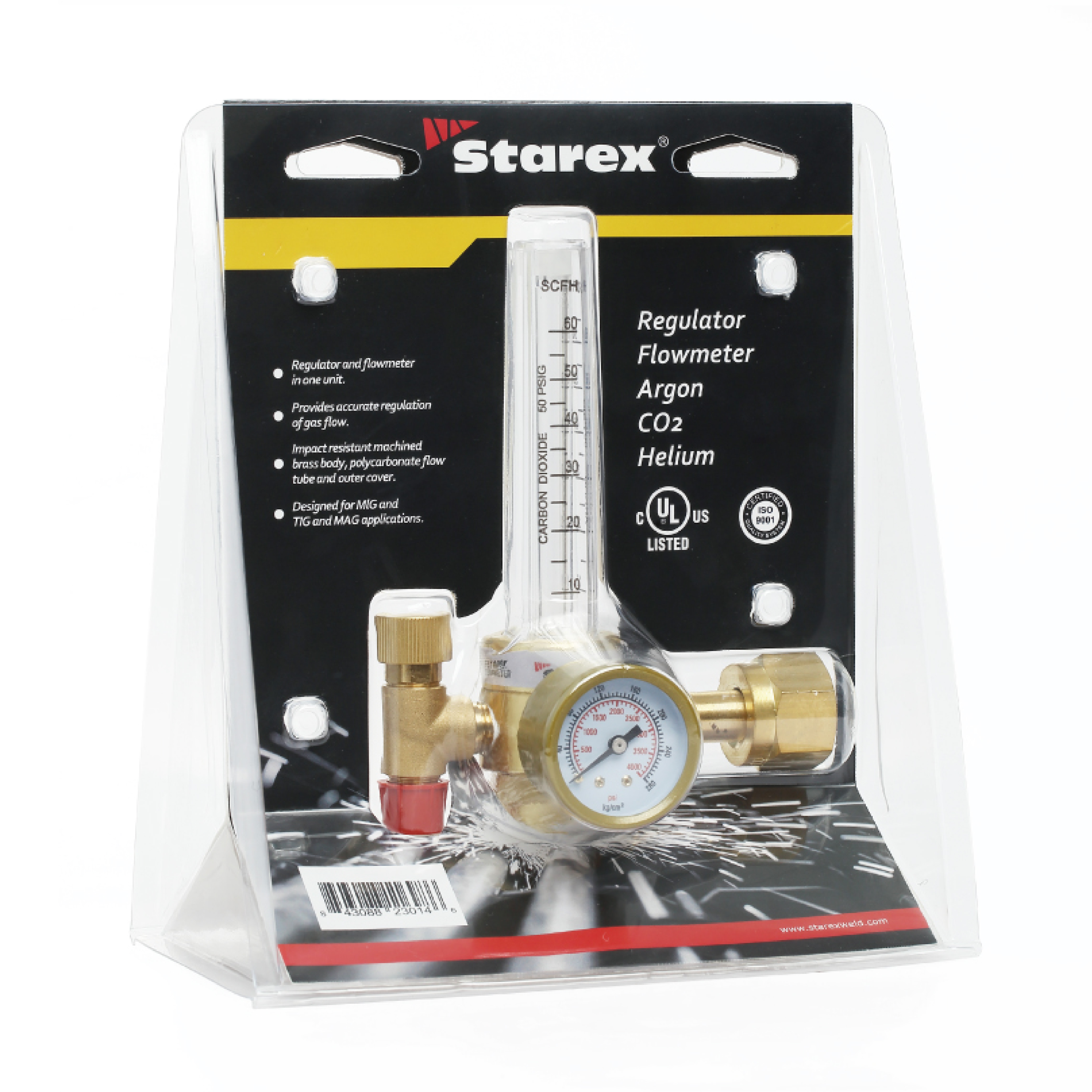

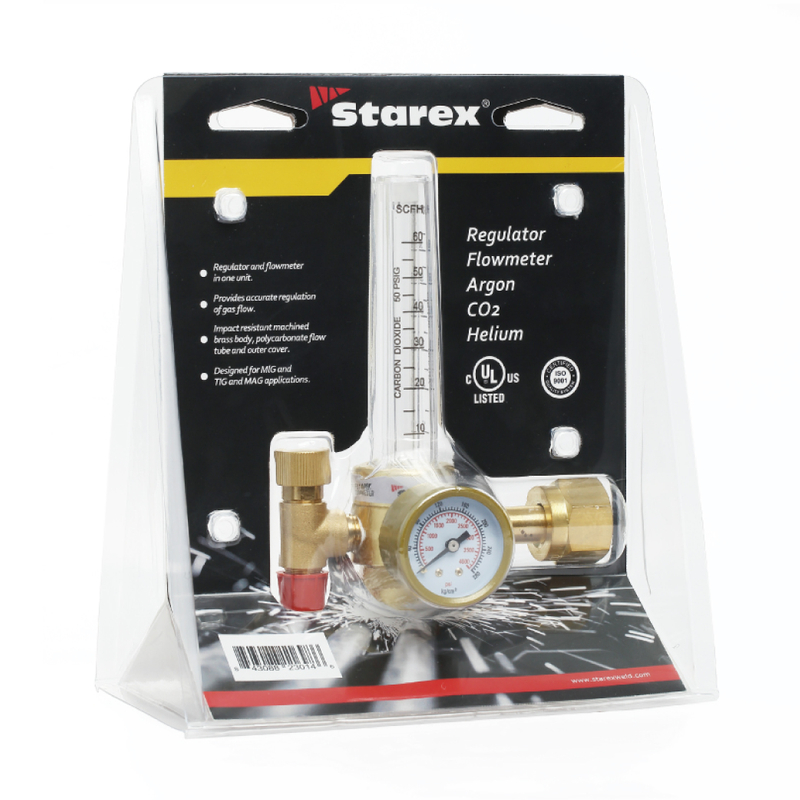

باعتبارنا شركة مصنعة وموردة رائدة للمعدات الصناعية الدقيقة، فإننا نقدم هذا المنظم الدقيق لمقياس تدفق الغاز المصمم للتصنيع متوسط التحمل. تم تصميمه لتوفير تحكم لا هوادة فيه في الغاز، فهو يضمن الحماية المثالية لحوض اللحام والكفاءة التشغيلية مع تقليل هدر الموارد بشكل كبير في أرضية الإنتاج.
هيكل من النحاس المطروق لأقصى عمر تشغيلي
تم ضبط ضغط مخرج 3.5 بار مسبقًا لتوصيل ثابت
دقة تدفق ±10% تضمن تغطية حماية دقيقة
متوافق تمامًا مع غازات الأرجون وثاني أكسيد الكربون والهيليوم والغازات المختلطة
ادخل إلى عالم جديد من دقة اللحام باستخدام أداة مصممة بدقة لتحويل أنظمة توصيل الغاز الصناعي لديك. عندما تتعامل مع منظم مقياس التدفق هذا لأول مرة، فإن الوزن الكبير والكتلة الحرارية الصلبة للجسم النحاسي المُشكل ينقل على الفور مرونة من الدرجة الصناعية. لقد تم بناؤه من الألف إلى الياء لتحمل المتطلبات الصارمة التي لا ترحم لبيئات التصنيع المستمرة. إن اللمسة الناعمة والباردة لأنبوب تدفق البولي كربونات تتناقض مع قوته المذهلة المقاومة للكسر، مما يوفر نافذة واضحة تمامًا وخالية من التشويه في ديناميكيات تدفق الغاز لديك. يبدو كل تعديل دقيق لمقبض التحكم مدروسًا وسلسًا بشكل لا يصدق، مما يوفر ردود فعل ملموسة من خلال معدات الحماية الثقيلة بفضل آلية الصمام الداخلي المُصنعة بدقة والتي تقضي تمامًا على طفرات الغاز المحبطة.
من خلال الحفاظ على الاتساق المطلق في حماية تغطية الغاز، يقلل هذا الجهاز بشكل كبير من حدوث مسامية اللحام، والأكسدة، والتلوث الجوي. يؤدي هذا المستوى من التحكم في النهاية إلى تقليل عمليات إعادة العمل المكلفة ورفع مستوى السلامة الهيكلية لكل وصلة لحام يتم إنتاجها في منشأتك. يضمن وجه المقياس عالي التباين أن تكون قراءات الضغط مقروءة على الفور، وتخترق اللون الداكن لخوذة اللحام حتى في أرضيات المتاجر ذات الإضاءة الخافتة. إنها ليست مجرد أداة تنظيمية، ولكنها حارس موثوق للغاية لجودة إنتاجك، مما يضمن استخدام كل قدم مكعب من غاز التدريع بأقصى قدر من الكفاءة وبدون أي نفايات.
توضح المعلمات الفنية التالية المواصفات الدقيقة وتنوعات النماذج المتاحة لأداة تنظيم الغاز الدقيقة هذه، مما يضمن التكامل السلس في البنية التحتية للتصنيع الحالية لديك.
| المعايير الفنية العامة | |
|---|---|
| الغازات المطبقة | الأرجون وثاني أكسيد الكربون والهيليوم والغازات المختلطة |
| مادة الجسم | نحاس مزورة عالي القوة |
| مادة أنبوب التدفق | مادة البولي كربونات المقاومة للصدمات |
| أقصى ضغط مدخل | 3000 رطل لكل بوصة مربعة - 4000 رطل لكل بوصة مربعة (حتى 315 بار) |
| نطاق التدفق | 10-60 SCFH (أو 0-25 LPM) |
| اتصال المدخل | CGA580 / CGA320 |
| اتصال المخرج | 5/8 بوصة × 18 RH أنثى (خرطوم اللحام القياسي) |
| مواصفات المقياس | مقياس مزدوج عالي التباين مقاس 1.5 بوصة / 2 بوصة |
| تكوين السلامة | المدمج في صمام تخفيف السلامة التلقائي |
| سعة | واجب متوسط |
| ضغط المخرج | 3.5 بار (مسبقا) |
| دقة التدفق | ±10% |
| التطبيقات | لحام MIG / TIG، مختبر، طبي، تصنيع صناعي |
| MODEL | GAS | FLOW RANGE | MAX. خرطوم ضغط العمل | 10 قدم |
|---|---|---|---|---|
| FL1400S-580 | الأرجون / الهيليوم | 60 (SCFH) | 315 (بار) | بدون |
| FL1400S-320 | ثاني أكسيد الكربون | 60 (SCFH) | 315 (بار) | بدون |
| FL1400R-580 | الأرجون | 60 (SCFH) | 315 (بار) | بدون |
| FL1400R-320 | ثاني أكسيد الكربون | 60 (SCFH) | 315 (بار) | بدون |
قم بتجهيز مرافق التصنيع للخدمة الشاقة بنظام تنظيم التدفق الذي يعطي الأولوية لكل من الأداء الذي لا هوادة فيه وطول العمر على المدى الطويل. تم تصميم هذا الجهاز من الألف إلى الياء لتبسيط العمليات اليومية مع تقليل تكاليف الصيانة واستبدال المواد الاستهلاكية بشكل كبير.
التدريع الأمثل للغاز: يوفر تدفقًا ثابتًا ومتواصلًا للغازات الخاملة، وهو أمر بالغ الأهمية لإنتاج لحامات نظيفة وخالية من التناثر في خطوط إنتاج كبيرة الحجم وسريعة الوتيرة.
رؤية مقاومة للكسر: تم تصنيع الغطاء الواقي الخارجي وأنبوب التدفق الداخلي من مادة البولي كربونات الممتازة المقاومة للصدمات، ومقاومة التأثير الناتج عن الخبث المتطاير والحطام المعدني والسقوط العرضي دون عناء.
تعديلات مريحة: يوفر مقبض الضبط الملموس مقاومة ميكانيكية سلسة ومتقدمة، مما يسمح للمشغلين بالاتصال بمعدلات التدفق الدقيقة دون عناء دون إزالة القفازات الواقية شديدة التحمل.
التكامل متعدد الاستخدامات: يتكيف بسلاسة مع مختلف أنواع الأسطوانات الثقيلة باستخدام تركيبات CGA القياسية، مما يبسط بشكل كبير إدارة المخزون ونقل المعدات لعمليات الشراء واسعة النطاق.
يتطلب تحقيق اللحامات عالية الجودة بالأشعة السينية التي لا تشوبها شائبة غلافًا غازيًا ثابتًا يحمي البركة المنصهرة من التلوث الجوي. يعالج هذا المنظم الحاجة الصناعية الحرجة لاستقرار التدفق المطلق، مما يزيل التقلبات الدقيقة التي غالبًا ما تؤدي إلى عيوب اللحام المجهرية.
قلب الصمام المصنوع بآلة دقيقة: يضمن بقاء إخراج الغاز بشكل صارم ضمن هامش الدقة ±10%، مما يمنع تجويع الغاز عند القوس أو الاضطراب المفرط الذي يسحب الأكسجين.
هندسة تخفيف الاندفاع المفاجئ: تم تصميم هندسة قناة الغاز الداخلية خصيصًا لتخفيف ارتفاع الضغط الأولي عند فتح صمام الأسطوانة فجأة، مما يحمي خراطيم مجرى النهر ويحافظ على موارد الغاز القيمة.
ضغط التسليم المتسق: يحافظ على ضغط مخرج ثابت يبلغ 3.5 بار، مما يضمن بقاء معدل التدفق الحجمي ثابتًا تمامًا من الأسطوانة المملوءة حديثًا وصولاً إلى آخر رطل لكل بوصة مربعة متبقية.
من المعروف أن البيئات الصناعية الثقيلة لا ترحم، وتتطلب معدات يمكنها تحمل سوء الاستخدام الميكانيكي المستمر والضغط البيئي. يركز الاختيار الدقيق للمواد لمنظم مقياس التدفق هذا بشكل كامل على زيادة العمر التشغيلي وتقليل التكلفة الإجمالية للملكية عبر منشآتك.
النحاس المطروق عالي التحمل: الهيكل الهيكلي الرئيسي مصنوع من النحاس المطروق عالي الكثافة، مما يوفر مقاومة استثنائية وطويلة الأمد للتآكل الجوي والمواد الكيميائية في ورشة العمل والضغط الميكانيكي المكثف.
درع مقاوم للانفجار: لا يوفر تصميم أنبوب البولي كربونات ثنائي الطبقة شفافية بصرية فائقة فحسب، بل يعمل أيضًا كدرع مادي قوي ضد التأثيرات العرضية، مما يحمي عوامة القياس الداخلية الدقيقة.
خيوط مقاومة للتآكل: تمنع خيوط التوصيل العميقة المقطوعة بدقة التقطيع والتجريد والخيوط المتقاطعة أثناء عمليات تغيير الأسطوانة المتكررة والمتسارعة، مما يضمن ختمًا مثاليًا وخاليًا من التسرب من المعدن إلى المعدن في كل مرة.
تعد حماية القوى العاملة في الخطوط الأمامية والبنية التحتية باهظة الثمن أولوية غير قابلة للتفاوض في أي بيئة صناعية. يدمج هذا الجهاز طبقات متعددة من السلامة الميكانيكية السلبية والإيجابية للتخفيف بشكل فعال من المخاطر الكامنة المرتبطة بالتعامل مع الغازات المضغوطة ذات الضغط العالي.
تخفيف الضغط التلقائي: يقوم صمام تخفيف الأمان المدمج عالي الاستجابة بتنفيس الغاز الزائد تلقائيًا إذا تجاوز ضغط الغرفة الداخلية عتبات التشغيل الآمنة، مما يمنع حدوث تمزقات هيكلية كارثية.
تحمل الضغط العالي: تم تصميمه باستخدام النحاس ذو الجدران السميكة للتعامل بأمان مع ضغوط الأسطوانة الواردة الضخمة التي تصل إلى 4000 رطل لكل بوصة مربعة (315 بار)، مما يوفر هامش أمان هيكلي هائل للعمليات الثقيلة اليومية.
تصميم مقاوم للنفخ: يتم تثبيت أنبوب التدفق المصنوع من البولي كربونات بعمق وأمان داخل القاعدة النحاسية، وهو مصمم خصيصًا لتوجيه أي فشل محتمل في الضغط بأمان بعيدًا عن وجه المشغل والجزء العلوي من جسمه.
يعد تبسيط قائمة المعدات الخاصة بك أمرًا ضروريًا للحفاظ على الكفاءة التشغيلية العالية وتقليل تعقيد عمليات الشراء. يلغي هذا المنظم متعدد الاستخدامات الحاجة إلى تخزين وحدات متخصصة متعددة من خلال تقديم توافق واسع بشكل استثنائي عبر مختلف معايير الغازات والاتصال الصناعي.
معايرة الغازات المتعددة: تقيس بدقة الأرجون وثاني أكسيد الكربون والهيليوم ومخاليط الغاز ذات الحماية الثلاثية الشائعة، مما يجعلها الأداة العالمية المثالية لتطبيقات اللحام والتصنيع المتنوعة.
واجهات قياسية: متوفرة مع وصلات مدخل CGA580 وCGA320 المصنعة بدقة، مما يضمن التوافق الفوري والجاهز مع أسطوانات الغاز الصناعية القياسية دون الحاجة إلى محولات غير واضحة وعرضة للتسرب.
خيوط الإخراج العالمية: تتميز بمنفذ أنثى قياسي 5/8 بوصة × 18 RH، مما يسمح بتوصيل سريع وآمن بشكل لا يصدق لجميع خراطيم اللحام الصناعية القياسية المستخدمة في أرضية متجرك.
يمكن أن يؤدي إرهاق المشغل والقراءة الخاطئة للأجهزة بسرعة إلى هدر كبير للمواد وتعريض السلامة الهيكلية للخطر. يركز التصميم المريح والمرئي لمقياس التدفق هذا بشكل كبير على التشغيل البديهي وفهم البيانات الفوري والخالي من الأخطاء في ظل الإضاءة القاسية.
مقاييس عالية التباين: يتميز مقياس الضغط مقاس 1.5 بوصة إلى 2 بوصة بعلامات جريئة مزدوجة النطاق مطبوعة على خلفية ساطعة مضادة للتوهج، مما يسمح بفحص الضغط البصري السريع من مسافة بعيدة.
رؤية 360 درجة: يوفر أنبوب التدفق الشفاف للغاية رؤية شاملة دون عائق لمؤشر الكرة العائمة، مما يضمن التحقق الدقيق من التدفق من أي زاوية يمكن تصورها في مساحة عمل مزدحمة.
تعديلات مناسبة للقفازات: يتميز مقبض التحكم في التدفق بتخريش عميق وعنيف وآلية تخميد داخلية سلسة، مما يتيح تعديلات دقيقة دقيقة دون مطالبة المشغل بإزالة القفازات الجلدية الواقية.
يعد الاتساق المطلق عبر عمليات النشر الكبيرة هو الأساس الأساسي للتصنيع الصناعي الموثوق. تخضع كل وحدة لبروتوكول صارم ومتعدد المراحل لضمان الجودة لضمان الأداء المبتكر والموثوقية طويلة المدى التي تلبي المعايير العالمية الصارمة.
اختبار هوائي بنسبة 100%: يخضع كل منظم على حدة لاختبار صارم للتسرب والضغط العالي قبل مغادرة المنشأة، مما يضمن معدل تسليم خالٍ من العيوب إلى رصيف التحميل الخاص بك.
معايرة الدقة: تتم معايرة معدلات التدفق بدقة وفقًا للمعايير الهوائية القياسية لضمان الدقة المعلنة بنسبة ±10% عبر النطاق التشغيلي 10-60 SCFH بأكمله.
الامتثال للمعايير العالمية: يتم تصنيعه في منشآت حديثة تلتزم بأنظمة إدارة الجودة الصارمة CE وISO، مما يوفر راحة البال المطلقة لبرامج المشتريات الصناعية واسعة النطاق.
تضمن الشراكة مع شركة مصنعة مخصصة ومتخصصة للغاية أن تظل سلسلة التوريد الخاصة بك قوية ويمكن التنبؤ بها، وألا تواجه خطوط الإنتاج الخاصة بك أي توقف غير ضروري. نحن ملتزمون بشدة بتقديم التميز الهندسي والدعم الذي لا مثيل له بعد الشراء.
خبرة التصنيع المباشرة: من خلال التوريد مباشرة من المصنع، فإنك تستفيد من مراقبة الجودة الصارمة ومتعددة المستويات واقتصاديات الشراء التنافسية للغاية التي تؤثر بشكل إيجابي على أرباحك النهائية.
قدرة إنتاجية قابلة للتطوير: مرافق التصنيع المتقدمة لدينا مجهزة تجهيزًا كاملاً للتعامل مع الطلبات كبيرة الحجم بأوقات تسليم سريعة ويمكن التنبؤ بها، مما يضمن عدم مواجهة أي نقص حاد في المخزون.
حلول هندسية مخصصة: نحن نقدم إمكانات تخصيص واسعة النطاق، بدءًا من معايير الاتصال الإقليمية المحددة وحتى نطاقات التدفق المخصصة، مما يتوافق بشكل مثالي مع المعدات مع متطلباتك التشغيلية الفريدة.
الدعم الفني المخصص: يقدم فريقنا الداخلي من خبراء التحكم في الغاز الصناعي دعمًا شاملاً، ويساعد في التكامل المعقد، واستكشاف الأخطاء وإصلاحها، ووضع بروتوكولات الصيانة الوقائية.
يوفر مقياس التدفق تمثيلاً مرئيًا حقيقيًا وفي الوقت الفعلي لتدفق الغاز الفعلي باستخدام كرة عائمة داخل أنبوب معاير. في المقابل، يقيس مقياس التدفق الضغط الخلفي فقط ويقدر التدفق رياضيًا. يعد هذا القياس الحجمي الحقيقي أمرًا بالغ الأهمية بالنسبة للحام TIG وMIG الدقيق حيث تحدد تغطية الغاز الدقيقة جودة اللحام النهائية.
نعم، تم تصميم معايرة أنبوب التدفق الداخلي بذكاء لاستيعاب الثقل النوعي للغازات الصناعية الشائعة، بما في ذلك الأرجون والهيليوم وثاني أكسيد الكربون ومخاليطها القياسية. يحتاج المشغلون ببساطة إلى الرجوع إلى المقياس المحفور المناسب على أنبوب التدفق لضمان معدلات توصيل دقيقة لمزيج الغاز المحدد المستخدم.
يعد صمام تخفيف الأمان بمثابة أداة ميكانيكية آمنة من الأعطال ويتم معايرتها ليتم فتحها تلقائيًا إذا تجاوز ضغط الغرفة الداخلية عتبة الأمان الهيكلية للجسم النحاسي المطروق. فهو يقوم بإخراج الغاز الزائد إلى الغلاف الجوي بشكل آمن وسريع، مما يمنع حدوث تلف دائم في الحجاب الحاجز الداخلي ويحمي المشغل من التمزقات الانفجارية المحتملة.
تم تركيب ومعالجة مادة البولي كربونات عالية التأثير المستخدمة في أنبوب التدفق والغطاء الواقي الخارجي خصيصًا لتحمل التعرض لفترات طويلة لمذيبات ورشة العمل الشائعة وزيوت القطع والأشعة فوق البنفسجية الشديدة الناتجة عن أقواس اللحام المفتوحة. يمنع علم المواد المتقدم هذا البلاستيك من الاصفرار أو التشويش أو الهشاشة على مدار سنوات من الاستخدام.
للاستخدام الصناعي المستمر والمتعدد التحولات، نوصي بشدة بإجراء فحص بصري شهري للحلقات الدائرية للمدخل وخيوط التوصيل بحثًا عن التآكل الميكانيكي، إلى جانب اختبار التسرب الروتيني باستخدام سائل كشف معتمد. يجب أيضًا فحص مرشح البرونز الملبد الداخلي بشكل دوري للتأكد من عدم تقييده بالجسيمات الناتجة عن أسطوانات الغاز القديمة.
