يؤدي اختيار إعداد وقود الأكسجين الخاطئ إلى الإفراط في استهلاك الغاز، وسوء جودة القطع، ومخاطر السلامة المحتملة على أرضية التصنيع. يؤدي عدم كفاية النظام إلى خلق اختناقات محبطة. إنه يترك المشغلين يكافحون من خلال التخفيضات غير الكاملة وتعديلات المعدات المتكررة. بالنسبة لمديري الورش والمصنعين الرئيسيين، يتطلب تقييم شعلة قطع الوقود الأكسجيني مطابقة قدرة المعدات مع الواقع التشغيلي اليومي. تتراوح هذه الحقائق اليومية من مهام إصلاح الأجهزة المحمولة إلى تحديد ملامح اللوحات الثقيلة.
يشرح هذا الدليل المواصفات الفنية ومتطلبات الغاز وتكوينات الأجهزة اللازمة لوضع قائمة مختصرة للمجموعة المناسبة لورشة العمل الخاصة بك. سوف نستكشف خيارات الوقود واختيار المكونات الحيوية. سوف تتعلم كيفية مطابقة المعدات القوية بشكل مثالي مع سير عملك اليومي. يضمن العثور على التوازن المثالي عمليات يومية سلسة ومتواصلة مع زيادة السلامة الشاملة لورشة العمل.
يحدد اختيار غاز الوقود (الأسيتيلين مقابل البروبان) النظام البيئي للمعدات بالكامل، بدءًا من المنظمات وحتى أطراف القطع.
تتراوح فئات أدوات الشعلة من حقائب HVAC للخدمة الخفيفة إلى معدات القطع الثقيلة المصنفة للفولاذ مقاس 8 بوصات +.
إن توحيد أنماط الشعلة المدعومة عالميًا (على سبيل المثال، المتوافقة مع Victor أو Harris) يقلل من تكاليف المواد الاستهلاكية على المدى الطويل ويمنع التوقف التشغيلي.
ميزات السلامة المتكاملة - على وجه التحديد صمامات الفحص المدمجة ومانعات الارتجاع - غير قابلة للتفاوض من أجل الامتثال لإدارة السلامة والصحة المهنية (OSHA) وسلامة ورشة العمل.
قبل مراجعة نماذج الشعلة المحددة، يجب عليك مراجعة العمليات اليومية لمنشأتك. يتعامل كل متجر تصنيع مع مواد مختلفة. إن تحديد هذه المعلمات يمنعك من نقص تجهيز فريقك أو الإفراط في تحديد الأجهزة غير الضرورية.
تقييم سمك المادة: حدد الحد الأقصى والمتوسط لسمك الفولاذ الطري الذي يعالجه متجرك. مجموعات الخدمة الخفيفة بحد أقصى حوالي 1/2 بوصة إلى 1 بوصة من المواد. وفي الوقت نفسه، تتعامل الحفارات الثقيلة مع 8 بوصات أو أكثر. إن شراء مجموعة مُصنفة وفقًا لحدود المواد المحددة الخاصة بك يضمن الأداء الأمثل.
تحديد وتيرة التشغيل: التمييز بين مهام الصيانة العرضية وقطع الإنتاج اليومي المستمر. يعطي المستخدمون العرضيون الأولوية لأوقات الإعداد السريعة. يحتاج المستخدمون بكميات كبيرة إلى مكونات متينة مصممة للتعرض الحراري لفترة طويلة.
تقييم احتياجات التنقل: قم بتقييم ما إذا كانت الشعلة ستبقى متمركزة على طاولة القطع أو تحتاج إلى النقل عبر المنشأة. يحتاج العاملون الميدانيون إلى تجهيزات يسهل حملها. تستفيد فتحات القطع المخصصة من أنظمة المتشعبة الثابتة التي تدعم المعدات الأكبر والأثقل.
يجب عليك تعيين هذه المتغيرات الثلاثة قبل تحديد أي جهاز. لدى متجر الأدوات الثابتة الذي يعالج اللوحة مقاس 1/4 بوصة احتياجات مختلفة تمامًا عن احتياجات طاقم تركيب الأنابيب المتنقل. غالبًا ما يؤدي تجاهل هذه المتغيرات إلى عدم تطابق المعدات وإحباط المشغلين.
يمثل اختيار غاز الوقود الخاص بك القرار الأكثر أهمية في إنشاء نظام شعلة البروبان والأسيتيلين . يحدد اختيار الوقود الخراطيم والمنظمين وأطراف القطع التي يجب عليك استخدامها. يقدم كل غاز خصائص كيميائية مميزة وقيود تشغيلية محددة.
يظل الأسيتيلين هو المعيار الصناعي لتشغيل المعادن متعدد الاستخدامات. وينتج أعلى درجة حرارة لهب بين غازات الوقود المتاحة بشكل شائع، حيث تصل إلى حوالي 5720 درجة فهرنهايت. تتيح هذه الحرارة الشديدة التسخين المسبق السريع وأوقات الثقب السريعة على الفولاذ الطري.
الميزة الأساسية للأسيتيلين تكمن في تنوعه. إنها ذات قدرة عالية على القطع والتسخين واللحام بالغاز الحقيقي. ومع ذلك، الأسيتيلين يحمل قيودا صارمة. يصبح غير مستقر بطبيعته عند الضغوط التي تزيد عن 15 رطل لكل بوصة مربعة. علاوة على ذلك، فهو يتبع قاعدة السحب الصارمة البالغة 1/7. لا يمكنك سحب أكثر من 1/7 من إجمالي سعة الأسطوانة في الساعة. تجاوز هذا المعدل يجذب الأسيتون السائل الخطير إلى منظماتك.
يقدم البروبان بديلاً ممتازًا لتطبيقات محددة. إنه يوفر أداء عالي الكفاءة لمهام القطع الثقيلة والتسخين بالجملة. يقدر المشغلون البروبان لمتطلبات تخزينه الأكثر أمانًا. ولا يعاني من حدود الانسحاب الصارمة التي تؤثر على الأسيتيلين.
ومع ذلك، البروبان لديه قيود ملحوظة. لا يمكنك استخدامه في اللحام بالغاز بسبب خصائص اللهب المؤكسدة. يتطلب استخدام البروبان أجهزة متخصصة. يجب عليك استخدام خراطيم محددة من الدرجة T. تحتاج أيضًا إلى أطراف قطع البروبان المخصصة المصممة لتثبيت اللهب البطيء الاحتراق.
اختر الأسيتيلين لتعدد الاستخدامات. إذا كان متجرك يتعامل مع اللحام والنحاس والقطع، فإن الأسيتيلين يظل متفوقًا. اختر البروبان لتطبيقات القطع المخصصة ذات الحجم الكبير والتسخين على نطاق واسع. يتفوق البروبان عندما يقوم المشغلون في المقام الأول بقطع الخردة السميكة أو تسخين أقسام فولاذية كبيرة.
مخطط مقارنة غاز الوقود | ||
ميزة | الأسيتيلين | البروبان (غاز البترول المسال) |
|---|---|---|
الحد الأقصى لدرجة حرارة اللهب | ~5,720 درجة فهرنهايت | ~5,190 درجة فهرنهايت |
التطبيقات الأولية | اللحام، اللحام، القطع | القطع الثقيل والتدفئة |
حد السحب | تنطبق قاعدة 1/7 بشكل صارم | لا يوجد حد صارم للانسحاب |
متطلبات خرطوم | الصف R أو RM | الصف T حصرا |
بمجرد تحديد غاز الوقود الخاص بك، يجب عليك تحديد فئة المعدات المناسبة. يقوم المصنعون بتجميع أنظمة الشعلة حسب تصنيف الواجب. يضمن اختيار الفئة الصحيحة بقاء معداتك في بيئة ورشة العمل اليومية.
مجموعة لحام القطع المحمولة تلبي احتياجات التنقل المتميزة. تتناسب هذه المجموعات بشكل مثالي مع عربات الصيانة وشاحنات الإصلاح المتنقلة ومناطق الوصول إلى المساحات الضيقة. ويعتمد عليهم السباكون وفنيو التدفئة والتهوية وتكييف الهواء بشكل كبير.
تستخدم هذه الأنظمة عادةً أسطوانات صغيرة، مثل خزانات MC أو B للأسيتيلين. تتميز بحقائب حمل مدمجة لسهولة النقل بيد واحدة. عادةً ما تندرج مقابض الشعلة المضمنة في فئة الخدمة الخفيفة إلى المتوسطة. فهي مدمجة وقابلة للمناورة للغاية.
والمقايضة الرئيسية هي القدرة. تتميز هذه الأجهزة بقدرتها العالية على الحركة ولكنها محدودة بسبب انخفاض أحجام الغاز. لا يمكنك الاستمرار في جلسات القطع الطويلة. علاوة على ذلك، فإن أجسام الشعلة الأصغر حجمًا تحد من حجم ملحقات القطع التي يمكنك تشغيلها بأمان.
تتطلب محلات التصنيع حلولاً مختلفة. تهيمن معدات القطع الثقيلة على مناطق التصنيع المخصصة وساحات الخردة ومرافق معالجة الفولاذ الهيكلي. تتطلب هذه البيئات أقصى قدر من المتانة وتدفق الغاز العالي.
تتميز هذه المجموعات الصناعية بمنظمات قوية وعالية التدفق قادرة على توفير كميات هائلة من الأكسجين. يستخدمون مقابض شعلة أكثر سمكًا. غالبًا ما يفضل المشغلون المشاعل المركبة المكونة من قطعتين أو المشاعل المستقيمة شديدة التحمل لهذه الأدوار. إنها تتكامل بسلاسة مع الأسطوانات الصناعية الكبيرة.
تتضمن المقايضة الأساسية التنقل والبصمة. تتطلب هذه الأنظمة عربات أسطوانية ثابتة أو أنظمة أنابيب متعددة معقدة. إنهم يفتقرون إلى سهولة الحمل التي تتميز بها مجموعات الحمل الصغيرة. ومع ذلك، فإنها تتعامل بسهولة مع الضغط الحراري الممتد دون أن تفشل.
إن شعلة القطع الصناعية موثوقة بقدر مكوناتها الداخلية. يؤدي تقييم تفاصيل الأجهزة إلى منع حدوث عطل مبكر في المعدات. يجب عليك فحص جسم الشعلة والمنظمين والخراطيم بعناية.
يؤثر التصميم المادي للشعلة على كفاءة المشغل. يمكنك الاختيار بشكل عام بين الأنماط المركبة والنماذج المستقيمة.
المشاعل المركبة: يسمح هذا التصميم المكون من قطعتين للمشغلين بتبديل المكونات بسرعة. يمكنك فصل ملحق القطع وإرفاق أطراف اللحام أو فوهات تسخين برعم الورد. هذا التنوع يجعلها الأفضل لمهام التصنيع العامة.
المشاعل المستقيمة: تم تصميم هذا التصميم المكون من قطعة واحدة خصيصًا للقطع. لا يمكنك إرفاق فوهات التسخين بها. ومع ذلك، فإن البناء الموحد يجعلها متينة بشكل لا يصدق. يفضل المشغلون المشاعل المستقيمة لساحات الخردة كبيرة الحجم وقطع الألواح الثقيلة.

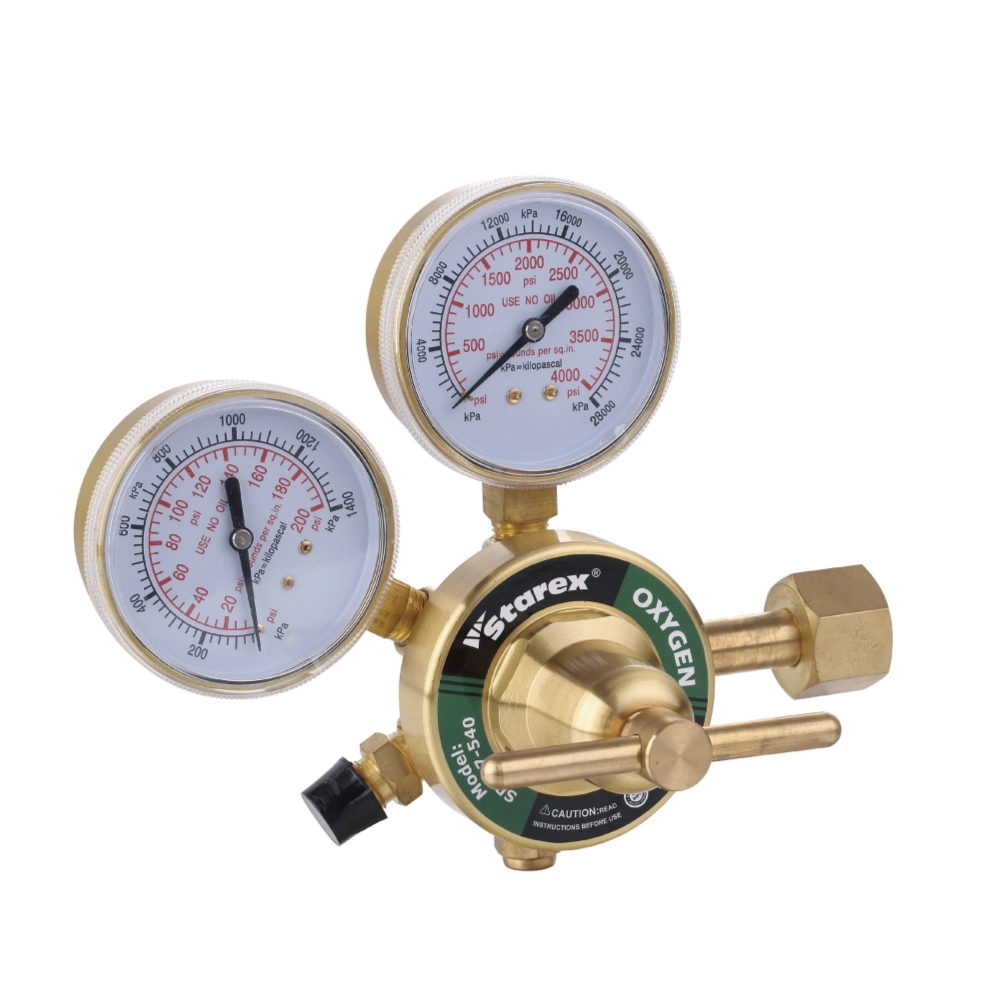

تتحكم المنظمات في الضغط الهائل الموجود داخل الأسطوانات. ابحث عن البناء النحاسي الصلب بدلًا من السبائك خفيفة الوزن. تتميز المنظمات عالية الجودة بمقاييس مزدوجة النطاق سهلة القراءة. ويجب أن تشتمل على صمامات تخفيف الضغط الداخلية من أجل السلامة. قم دائمًا بمطابقة الحد الأقصى لضغط التوصيل للمنظم مع أحجام الأطراف المطلوبة. سوف تقوم الأجهزة التنظيمية الأصغر حجمًا بتجويع أطراف القطع الكبيرة من الأكسجين الضروري.
يؤثر اختيار الخرطوم بشكل مباشر على سلامة ورشة العمل. تأكد من أن مجموعتك تتضمن درجة الخرطوم الصحيحة للوقود الذي اخترته. تعمل خراطيم الدرجة R أو RM حصريًا للأسيتيلين. سوف تتحلل بسرعة إذا تعرضت للبروبان. تقاوم خراطيم الدرجة T التأثيرات المتدهورة لجميع غازات الوقود. وهي إلزامية تمامًا لتطبيقات البروبان والبروبيلين. تحقق دائمًا من علامات الخرطوم قبل توصيل أي مصدر للغاز.
يقوم طرف شعلة القطع بتنفيذ العمل الفعلي. يقوم بتسخين المعدن وتوجيه نفاث الأكسجين عالي الضغط. يتطلب تحديد الطرف الصحيح فهم أنماط المقاعد وتصميمات الوقود ومنطق الحجم.
نصائح القطع خاصة بالعلامة التجارية بشكل صارم. لن يتم وضع الطرف من طراز فيكتور بشكل صحيح في رأس الشعلة من طراز هاريس. المقاعد غير المتطابقة تسبب تسربًا خطيرًا للغاز الداخلي. ويضمن توحيد الأنماط الشائعة عالميًا توفر بدائل ما بعد البيع بسهولة. وهذا يمنع انقطاع سير العمل عندما تحتاج إلى مواد مستهلكة جديدة على الفور.
يجب عليك مطابقة الطرف مع غاز الوقود. تتميز أطراف الأسيتيلين بأوجه مسطحة. يحترق الأسيتيلين بسرعة، لذلك يبقى اللهب ثابتًا عند طرفه. على العكس من ذلك، تتميز أطراف البروبان والغاز الطبيعي بأوجه غائرة بشدة. تحترق هذه الغازات البديلة بشكل أبطأ بكثير. يعمل تصميم الكوب المجوف على تثبيت اللهب البطيء الاحتراق، مما يمنعه من الانفجار تحت ضغط الأكسجين العالي.
يقع العديد من المشغلين المبتدئين في فخ "الأكبر هو الأفضل". يستخدمون أطرافًا كبيرة الحجم على أمل إجراء تخفيضات أسرع. يؤدي استخدام طرف كبير الحجم إلى إهدار الأكسجين الباهظ الثمن بسرعة. كما أنه يزيد من تراكم الخبث غير المرغوب فيه ويسبب شقوقًا واسعة دون داع. اعتمد بشكل صارم على مخططات الشركة المصنعة للسمك إلى الحجم. قم بمطابقة حجم الطرف المرقّم تمامًا مع سمك الفولاذ الذي تنوي قطعه.
منطق تحديد حجم طرف القطع العام (مثال مرجعي) | ||
سمك الصلب | حجم النصيحة النموذجي | نطاق ضغط الأكسجين |
|---|---|---|
1/4 بوصة | الحجم 00 | 20 - 25 رطل لكل بوصة مربعة |
1/2 بوصة | الحجم 0 | 25 - 35 رطل لكل بوصة مربعة |
1 بوصة | الحجم 1 | 30 - 40 رطل لكل بوصة مربعة |
بوصتان | الحجم 2 | 35 - 50 رطل لكل بوصة مربعة |
يتطلب نشر معداتك الجديدة الالتزام الصارم ببروتوكولات السلامة. تضمن استراتيجيات الإدارة المناسبة أداء معداتك بشكل موثوق لسنوات. يجب على مديري ورش العمل إعطاء الأولوية لحماية المشغل والصيانة المستدامة للمعدات.
تتعامل أنظمة الوقود الأكسجين مع الغازات المتطايرة تحت ضغط شديد. تأكد من أن المجموعة التي اخترتها تتضمن مكونات السلامة الحيوية. غالبًا ما توجد صمامات فحص التدفق العكسي عند مقبض الشعلة. إنها تمنع الأكسجين عالي الضغط من شق طريقه إلى خط الوقود منخفض الضغط. يتم تثبيت مانعات الفلاش باك على الشعلة أو المنظم. يقومون بإطفاء النيران ذات الاتجاه العكسي قبل أن تصل إلى الأسطوانات. لا تقم بشراء مجموعات تفتقر إلى هذه الأجهزة الهامة. فهي أساسية للسلامة الأساسية لورشة العمل.
انظر إلى ما هو أبعد من اقتناء المعدات الأولية. النظر في الخدمات اللوجستية للحفاظ على تشغيل النظام. عامل في توافر عقود إيجار اسطوانات الغاز المحلية. تأكد من قيام الموردين المحليين بتخزين نصائح الاستبدال الدقيقة التي تتطلبها مقابضك الجديدة. راجع شروط ضمان الشركة المصنعة بعناية. تعمل شبكات الدعم التي يمكن الوصول إليها على إبقاء خطوط التصنيع الخاصة بك تتحرك دون انقطاعات ممتدة.
تلعب بيئة العمل دورًا هائلاً في اعتماد المستخدم. المشاعل الصناعية الأثقل والأطول تقلل بشكل فعال من التعب الناتج عن التعرض للحرارة الإشعاعية. إنهم يبقون يدي المشغل بعيدًا عن البركة المنصهرة. ومع ذلك، تتطلب المشاعل الطويلة تصريحًا أكبر بكثير من المشغل. إنهم يكافحون في المساحات الضيقة. قم بمطابقة بيئة العمل الخاصة بالجهاز مع بيئة المستخدم المحددة. عادةً ما يفضل الفنيون الميدانيون المقابض الأقصر والمتوازنة لضمان القدرة على المناورة الدقيقة.
يتطلب اختيار طقم شعلة قطع الوقود الأكسجيني المناسب تحقيق التوازن بين كيمياء غاز الوقود وإمكانية التنقل في ورشة العمل وسمك المادة. يؤثر قرارك بشكل مباشر على كفاءة التصنيع اليومية. يمنع النظام المتوافق تمامًا هدر الغاز ويقلل من عمليات الطحن الثانوية المملة.
قم بمراجعة عقود توريد الغاز الحالية الخاصة بك على الفور. حدد الحد الأقصى لسمك قطع المواد في منشأتك بناءً على المشاريع الحديثة. تستخدم مجموعات القائمة المختصرة الأنماط الاستهلاكية المتاحة عالميًا، مع التركيز على خراطيم الدرجة T والأطراف المتوافقة عالميًا. إن اتخاذ هذه الخطوات المحددة يضمن بقاء فريق التصنيع الخاص بك آمنًا ومجهزًا ومنتجًا.
ج: فقط إذا قمت بالتغيير إلى طرف القطع الخاص بالبروبان والترقية إلى خراطيم الدرجة T. غالبًا ما يمكن استخدام منظمات الأسيتيلين للبروبان. ومع ذلك، يجب عليك عدم استخدام أطراف الأسيتيلين المسطحة أو خراطيم الدرجة R مع غاز البروبان. يؤدي القيام بذلك إلى الإضرار باستقرار اللهب وتقليل الخراطيم بشكل خطير.
ج: الشعلة المكونة من قطعة واحدة (المستقيمة) عبارة عن أداة قطع مخصصة تم تصميمها للاستخدام المستمر للخدمة الشاقة. أنها تفتقر إلى رؤوس قابلة للتبديل. تتكون القطعة المكونة من قطعتين من مقبض وملحق قطع منفصل. يسمح لك هذا التصميم المعياري بالتبديل السريع لفوهات اللحام أو أطراف تسخين برعم الورد لتحقيق أقصى قدر من التنوع.
ج: يتم تحديد أحجام الأطراف حسب سمك المعدن الذي يتم قطعه. يجب عليك الرجوع إلى مخطط القطع الخاص بالشركة المصنعة. تختلف أرقام المقاسات، مثل الحجم 0 أو الحجم 1، بشكل كبير بين العلامات التجارية المختلفة مثل فيكتور وهاريس وسميث. لا تخمن الحجم أبدًا.
